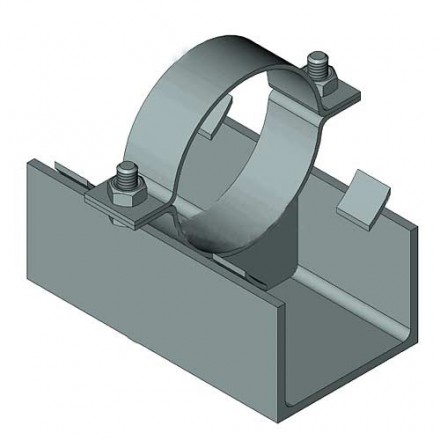

Опоры трубопроводов 530-КХ-А21 47,3 кг

Влияние высоких температур ослабляет прочность системы. Происходит смещение труб. В случае, когда возникает попадание воздуха в трубопровод и перепад давления, возникает вибрация. Все это приводит к разрушению трубопровода. Предотвратить негативное воздействие на рабочую среду могут правильно установленные корпусные хомутовые опоры.

Опора корпусная хомутовая (КХ) - пример металлоконструкций, которая обеспечивает фиксацию труб с помощью хомута. При установке он крепится на несущую конструкцию и упор непосредственно соединяется к трубе при помощи сварного шва.

Типы опор КХ

Опора корпусная хомутовая имеет множество условных обозначений, отличающихся между собой по типу опоры, типу исполнения и диаметру трубы. Наиболее распространенными считаются опоры КХ 57 А11, КХ 89 А11 и КХ 159 А11, которые применяются как не подвижные и подвижные опоры.

В зависимости от изготовления опоры КХ бывают:

• Подвижные (скользящие), которые позволяют перемещаться трубе в результате деформации.
• Неподвижные, которые позволяют жестко зафиксировать трубопровод.

Виды опор КХ

Разновидностью опор КХ являются:

• Бугельные опоры. Такие опоры имеют хомуты с усиленными ребрами жесткости.
• Опоры с плоским хомутом. Имеют хомут, изготовленный из металлической плоской полосы.
• Опоры с круглым хомутом. Имеют хомут из прутка

Область применения

Опоры КХ применяются при монтаже труб различного диаметра (от 57 до 630 мм). Зачастую используются в технологических системах, в прокладке трубопровода хозяйственного назначения, в строительстве, и т.д. При установке трубопровода, по которому переправляется любое вещество температурой до + 450 градусов и давлением до 10 МПа, опора КХ отлично фиксируют положение труб.
